اجزا سامانه ترمز در خودروهای ریلی

سامانه ترمز در خودروهای ریلی

جانمایی اجزا سامانه ترمز در خودروهای ریلی در برندهای مختلف تفاوت کوچکی با هم دارند ولی در حالت کلی شباهت بسیاری وجود دارد.
در چند اینفوگرافیک، سعی شده این موضوع بصورت اجمالی برای خوانندگان عزیز به نمایش گذاشته شود.

” بخوانید: در جستجوی سوخت‌های جایگزین برای ماشین‌های ریلی

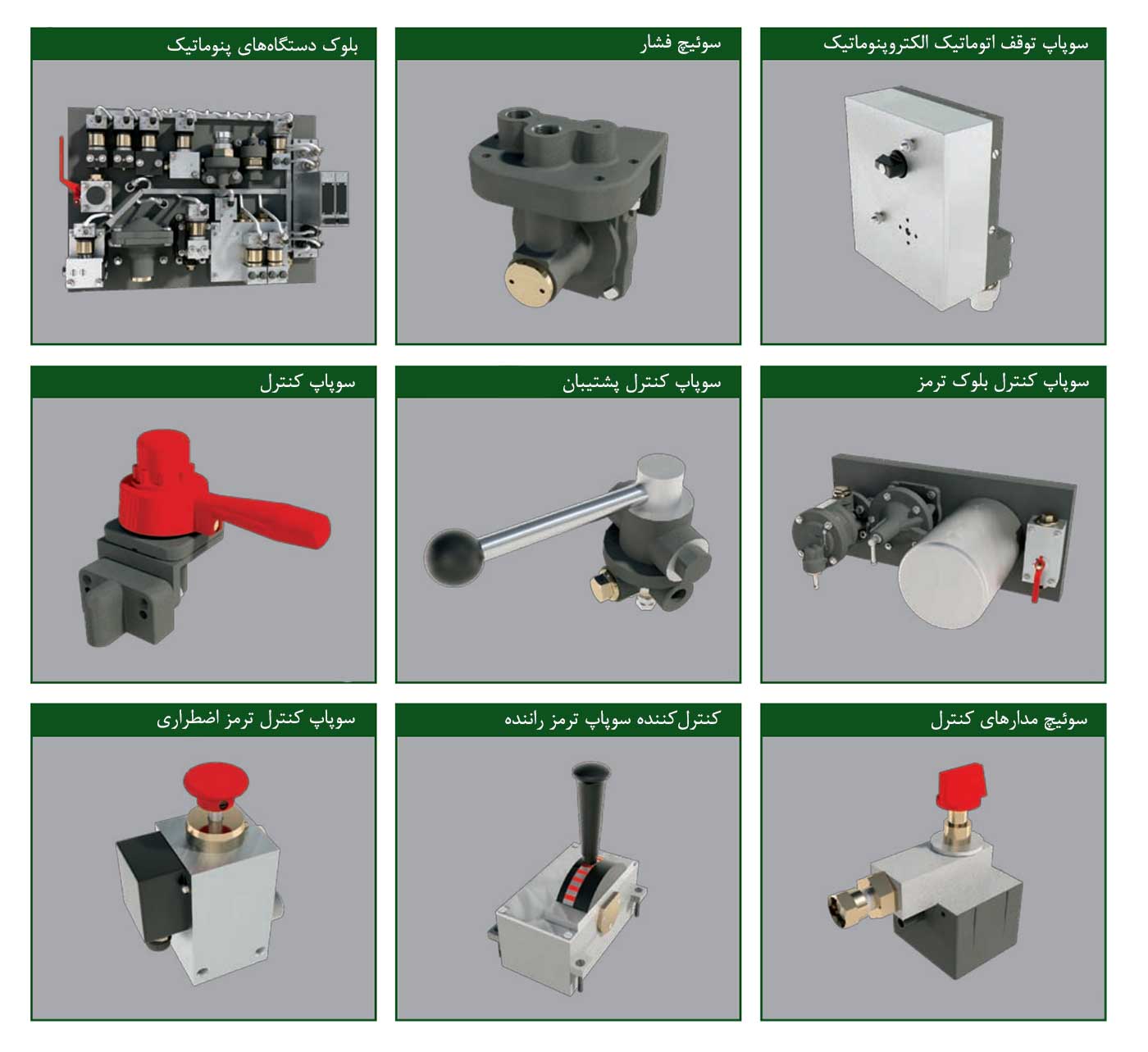

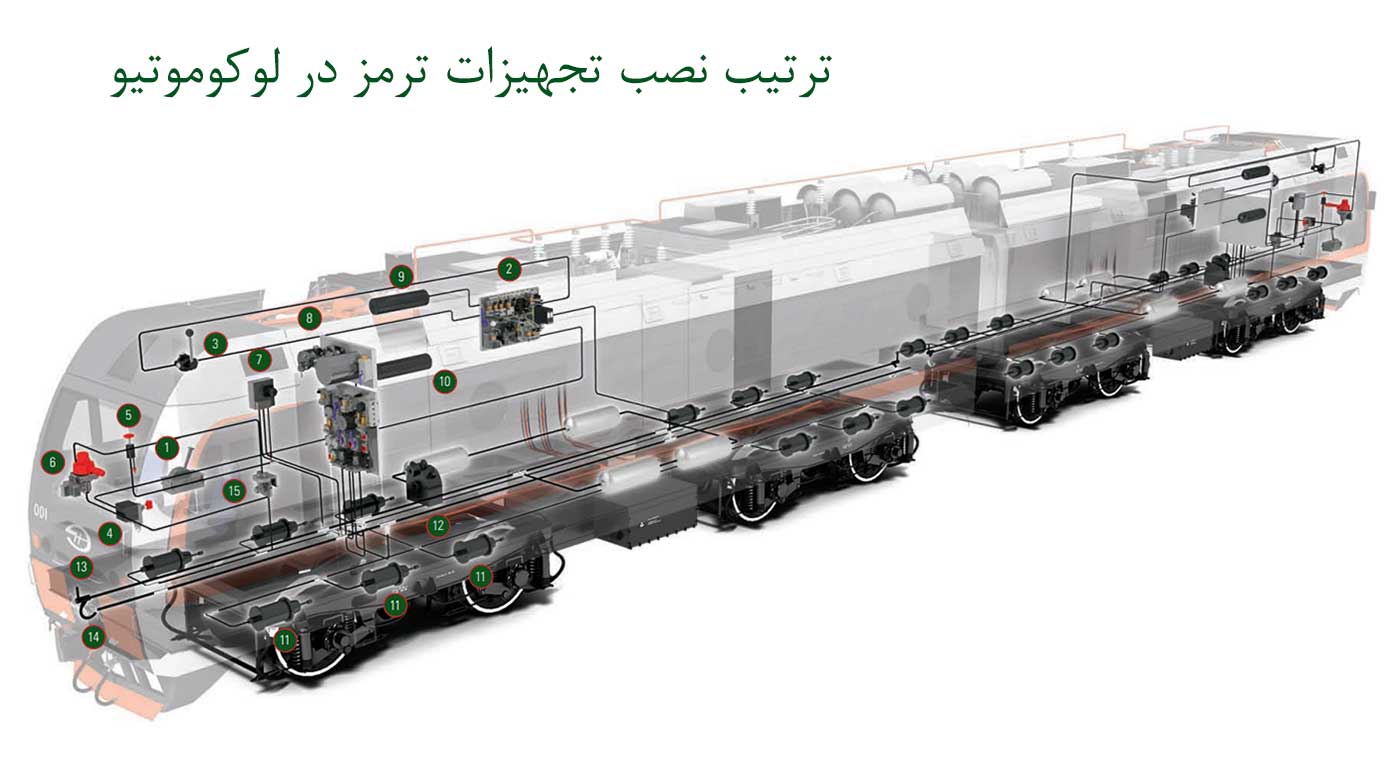

لوکوموتیو

۱) کنترل‌کننده سوپاپ ترمز راننده۶) سوپاپ کنترل۱۱) سیلندر ترمز
۲) بلوک دستگاه‌های پنوماتیک۷) سوپاپ توقف اتوماتیک الکتروپنوماتیک۱۲) کمپرسور
۳) سوپاپ کنترل پشتیبان۸) بلوک چیدمان تجهیزات ترمز در لوکوموتیوهای باری۱۳) شیلنگ اتصال
۴) سوئیچ مدارهای کنترل۹) مخزن متعادل‌ساز۱۴) شیر انتهایی
۵) سوپاپ کنترل ترمز اضطراری۱۰) مخزن کمکی۱۵) سوئیچ فشار



” بخوانید: سیستم رانش واگن خودکشش در لوکوموتیو

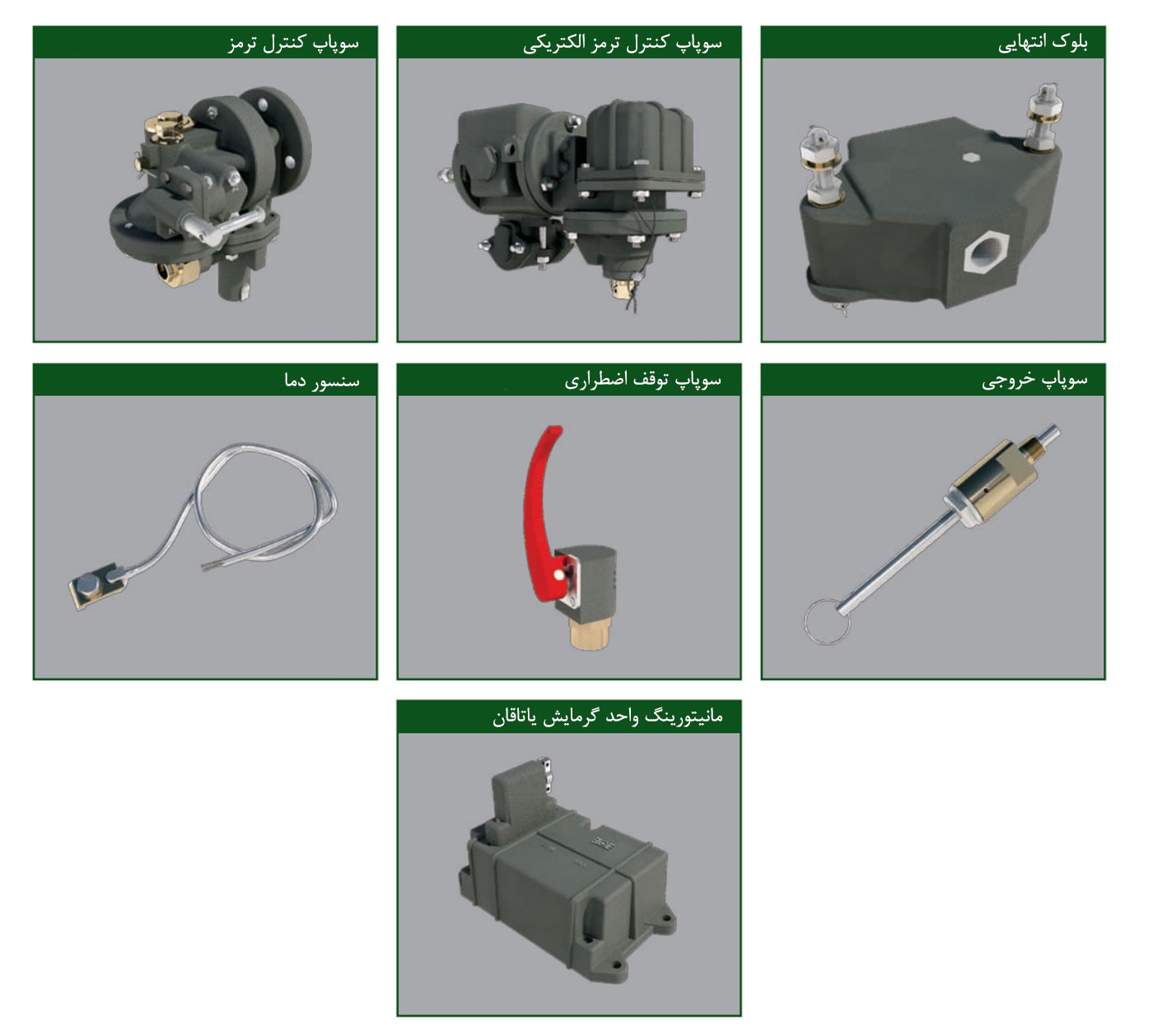

واگن مسافری

۱) سوپاپ کنترل الکتریکی۶) شیلنگ اتصال۱۱) سوپاپ خروجی
۲) سوپاپ کنترل ترمز۷) بلوک انتهایی۱۲) سوپاپ قطع‌کننده
۳) سوپاپ ترمز اضطراری۸) تنظیم‌کننده اتصال ترمز (تنظیم‌کننده شل)۱۳) بلوک انتهایی
۴) شیر پایانی۹) مخزن متعادل‌ساز۱۴) سنسور دما
۵) اتصال سه راهی لوله۱۰) سیلندر ترمز۱۵) مانیتورینگ واحد گرمایش یاتاقان

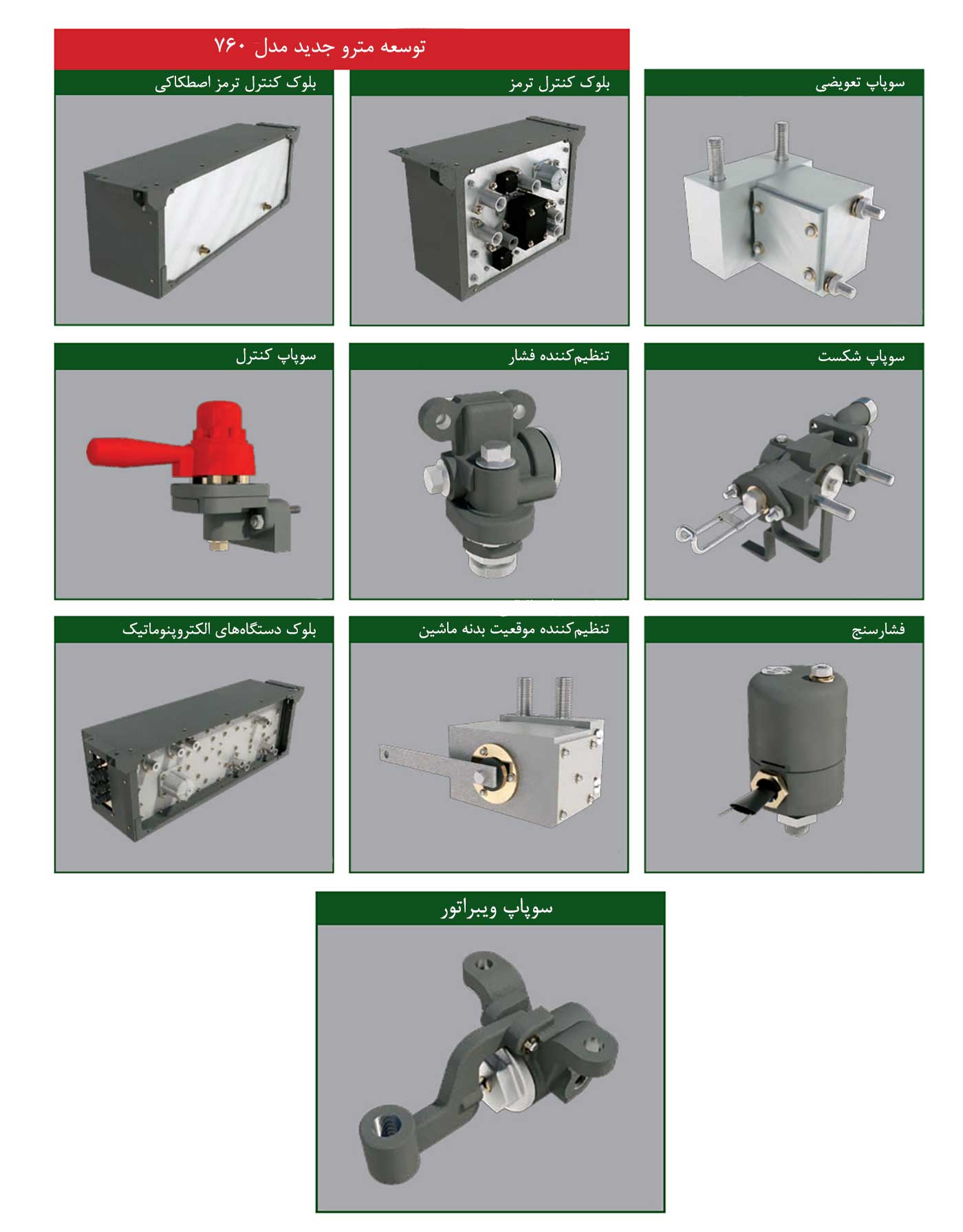

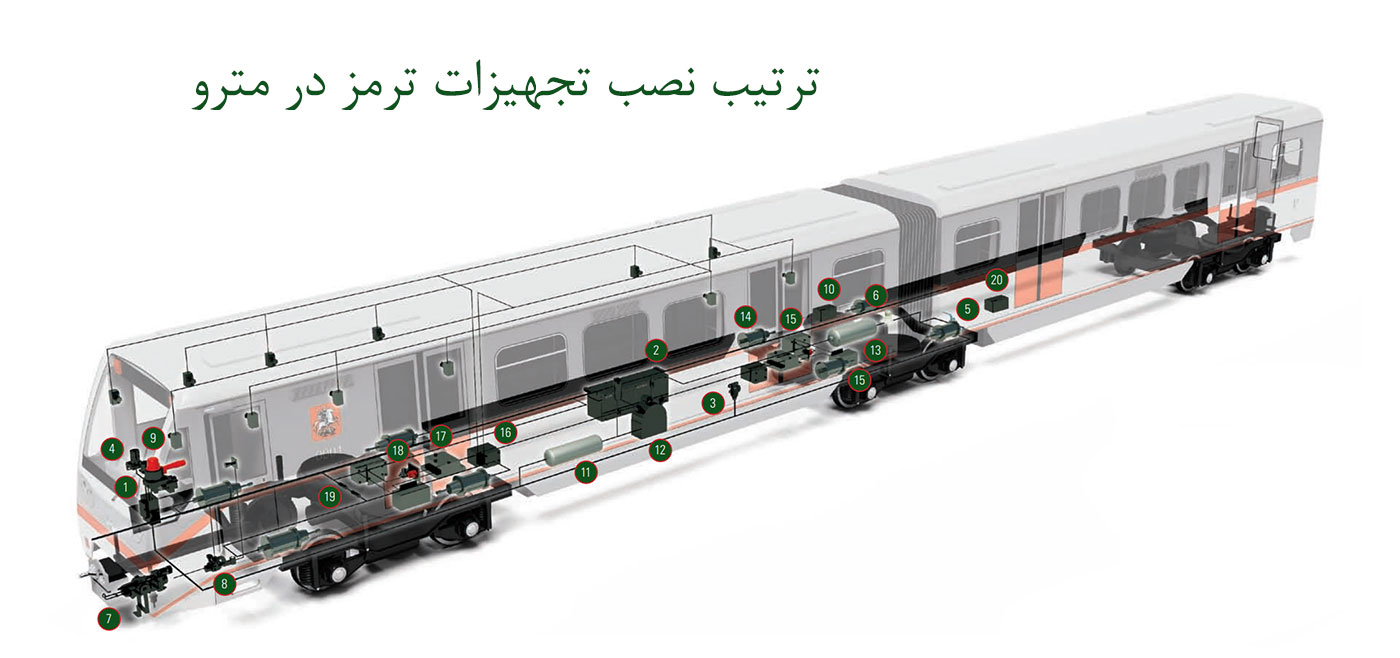

مترو

۱) سوپاپ کنترل۶) سوپاپ بازگشت۱۱) مخزن اصلی هوا۱۶) سوپاپ تعویض
۲) بلوک دستگاه‌های پنوماتیک۷) سوپاپ شکست۱۲) کمپرسور۱۷) سوپاپ سوئیچینگ
۳) تنظیم‌کننده فشار۸) سوپاپ ویبراتور۱۳) مخزن کمکی۱۸) سوپاپ اضطراری
۴) سوپاپ الکتروپنوماتیک۹) فشارسنج۱۴) سیلندر ترمز۱۹) سوپاپ اگزوز
۵) سوپاپ قطع‌کننده۱۰) بلوک کنترل ترمزدستی۱۵) تنظیم‌کننده موقعیت بدنه ماشین۲۰) سوپاپ تخلیه سه حالته



واگن باری

۱) سوپاپ کنترل ترمز۴) تنظیم خودکار حالت پر و خالی۶) سیلندر ترمز
۲) شیر پایانی۵) شیلنگ اتصال۷) تنظیم‌کننده اتصال ترمز
۳) مخزن پشتیبان



” بخوانید: مشخصات بوژی Y25 واگن باری

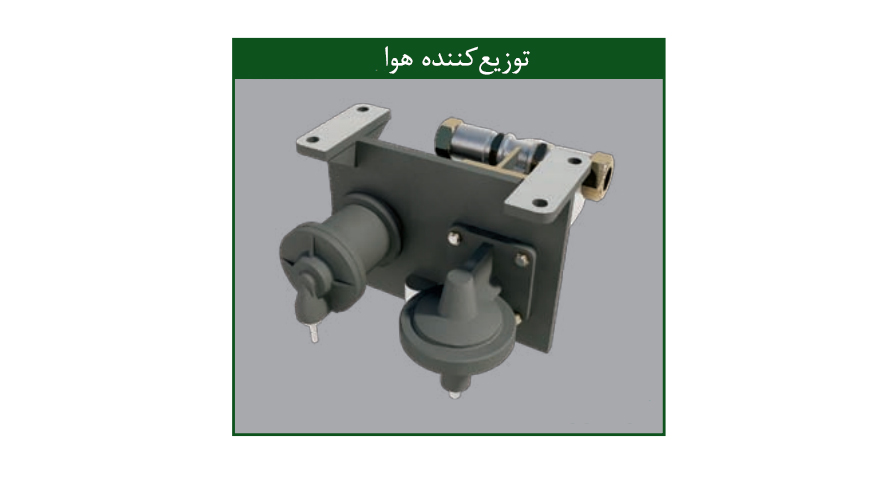

توزیع کننده هوا در سیستم ترمز ریلی
